Konstrukční tvar

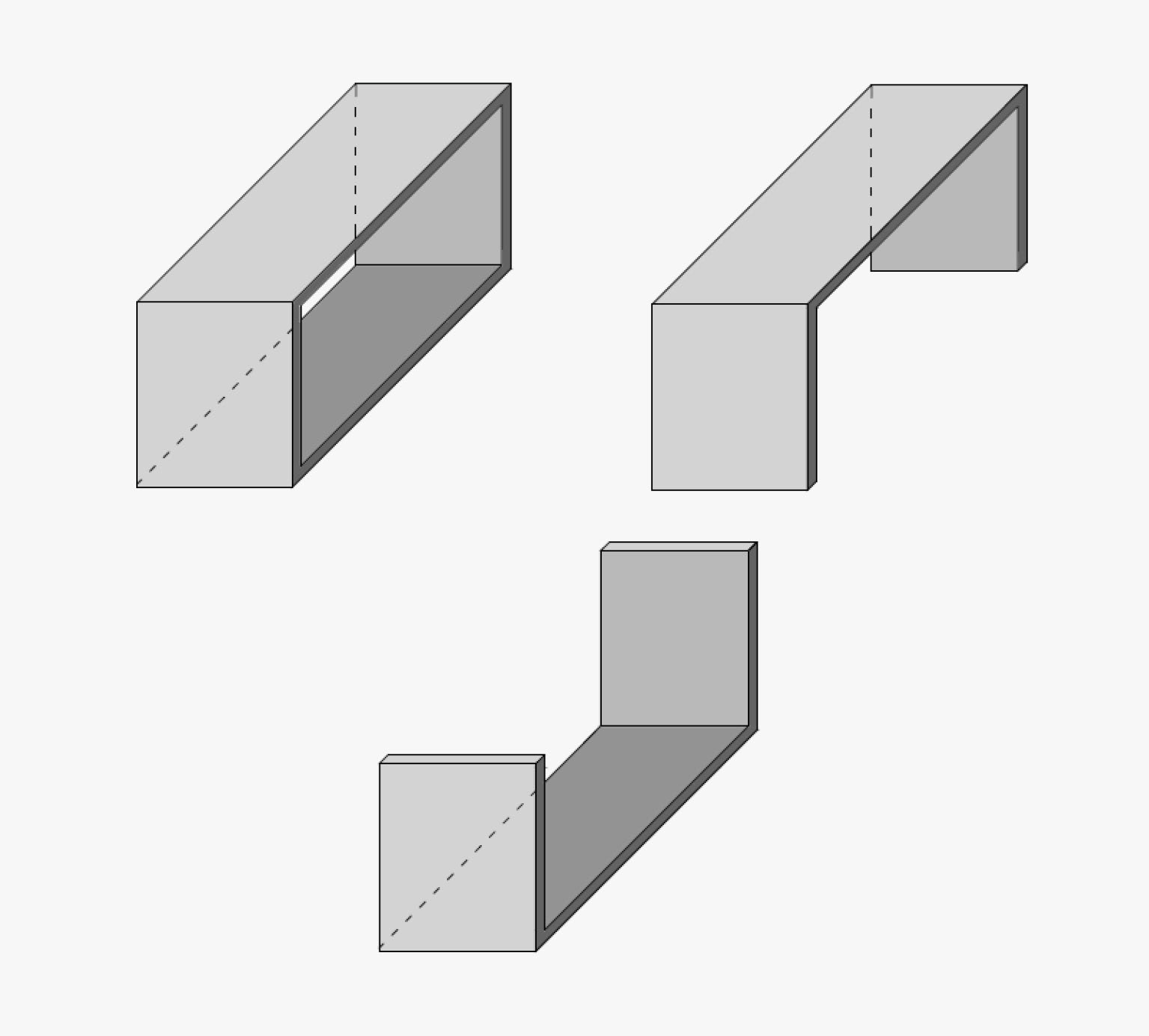

Konstrukční tvar modulů vychází ze skladby modulu a pozice modulu v rámci celku modulárního systému stavby. Na základě konstrukčního tvaru modulu lze předejít zdvojování dílčích konstrukcí nebo zajistit vyšší kvalitu konstrukce. Jsou rozlišovány tři typy členění, prstencový tvar, který je tvořen dvěma stěnami, podlahou a stropem. Při stohování dochází ke zdvojení stropní konstrukce, což navyšuje spotřebu materiálu, ale na druhou stranu jsou přínosem lepší akustické vlastnosti. Stolový tvar, tvořený dvěma stěnami a stropem. V případě stohování tedy nejsou zdvojené stropy a sníží se množství použitého materiálu, avšak absence stropu znemožňuje kompletizaci podlahy a prodlužuje dobu trvání prací na staveništi. Poslední, zásuvkový tvar, je stejně jako stolový tvořen dvěma stěnami, ale namísto stropu je tvořen podlahou. Tvar zásuvkový přináší stejný problém jako stolový, akorát se znemožnění kompletizace týká podhledů.
_______________________
Nosný systém

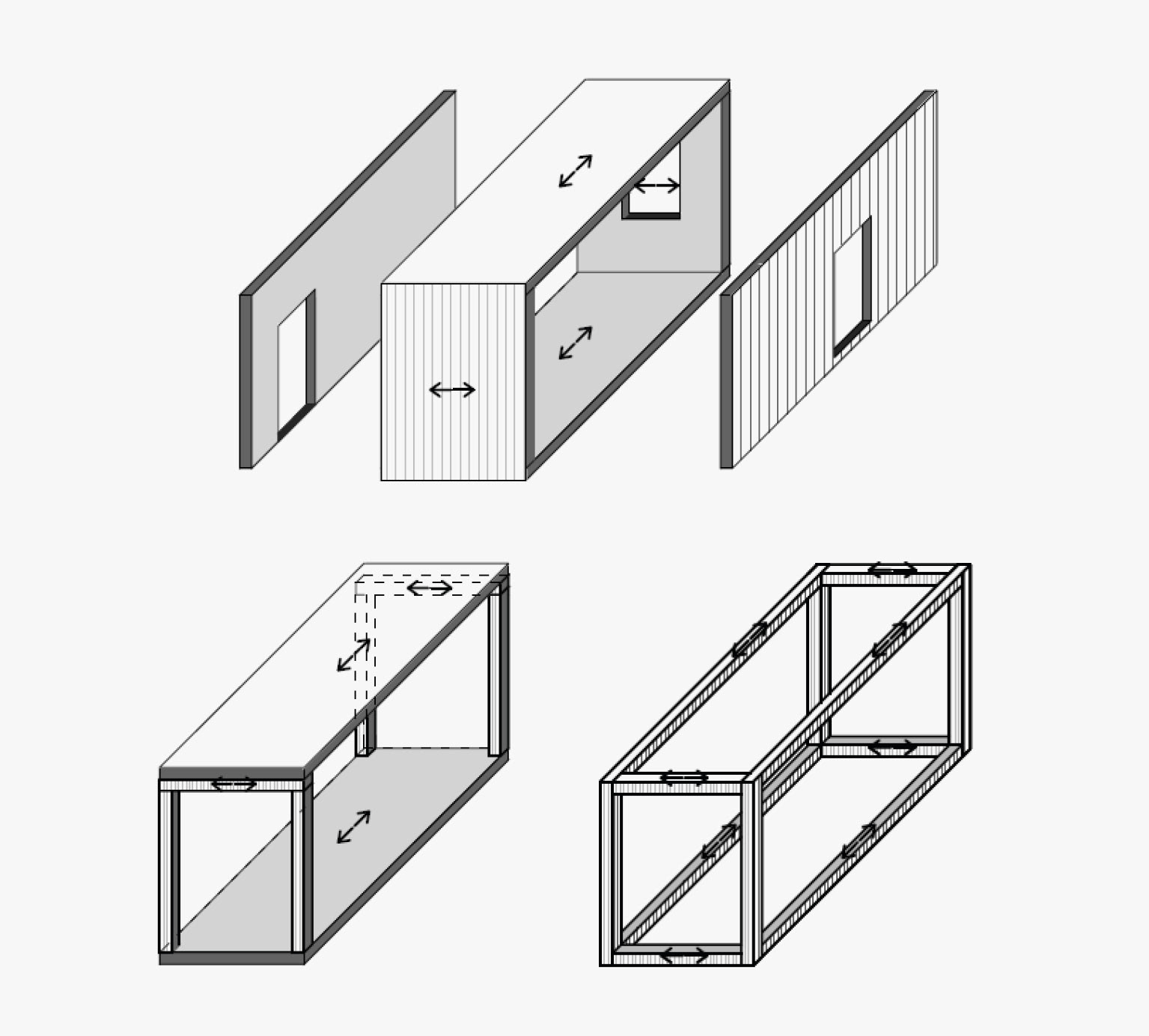

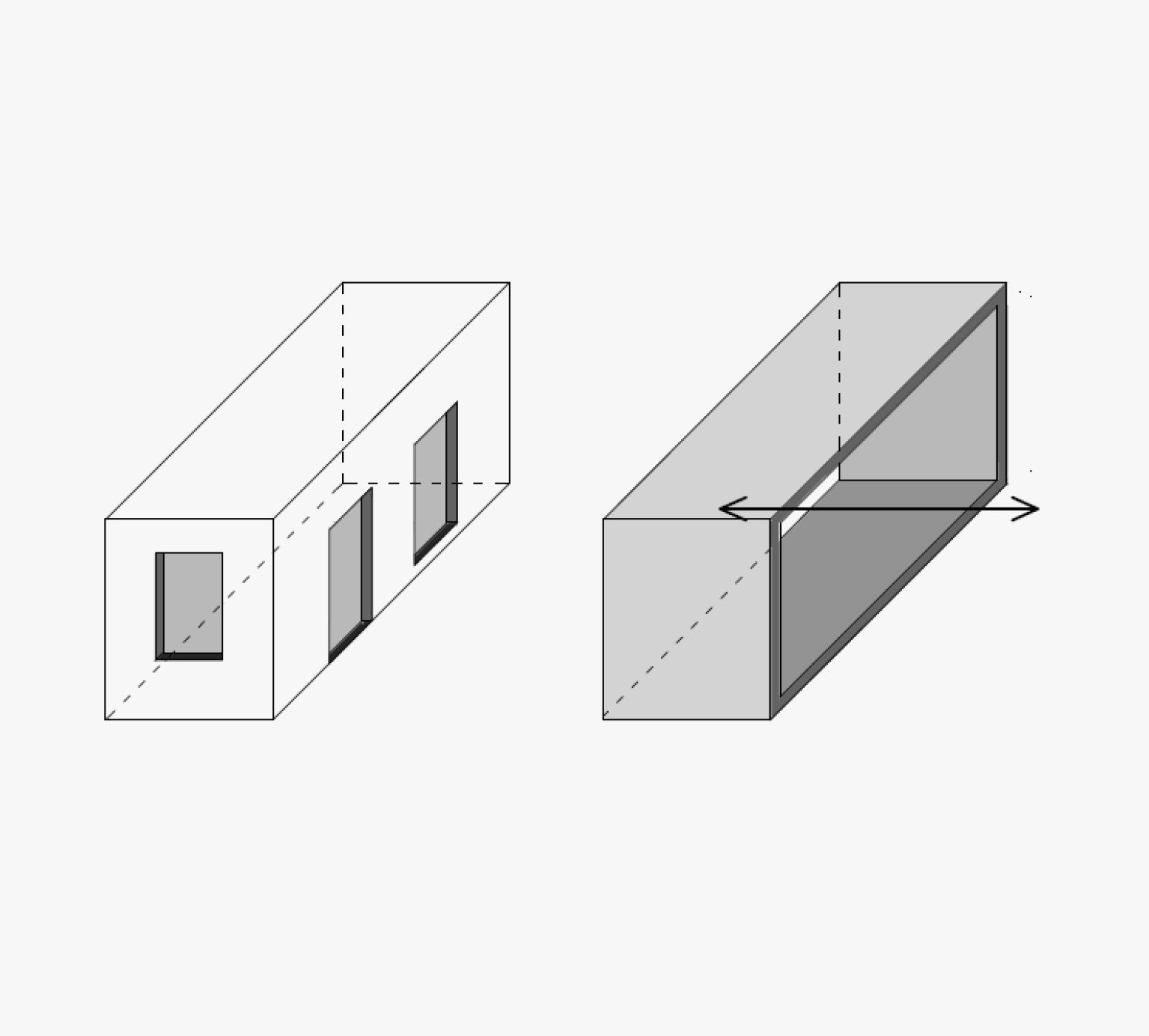

Nosný systém vychází z návrhu samonosného modulu, který je základem nosného systému celku. Navržen může být nosný systémy stěnový, sloupový, rámový (skeletový) nebo kombinovaný. Zvolenému nosnému systému je přizpůsoben konstrukční tvar a otevřenost modul, který je závislý na celkovém počtu modulů v systému, detailu řešení stykování (spojů) mezi jednotlivými moduly, požadované výšce objektu, ale i dispozičních či architektonických požadavcích. Tuhost systému závisí na druhu konstrukčních prvků. Stěnový systém je tvořen tuhým příčným systémem z příčných nosných stěn a ztužujícím podélným rámem z (patrových) desek. U sloupového systému je v jednom směru stabilita zajištěna spojením buněk v rozích kloubovým spojem a v druhém směru tuhostí stropních desek, případně lze systém doplnit ztužujícími diagonálními rámy či stěnami. Skeletový (rámový) systém je ztužen v rozích kloubovými spoji a vodorovnými průvlaky.

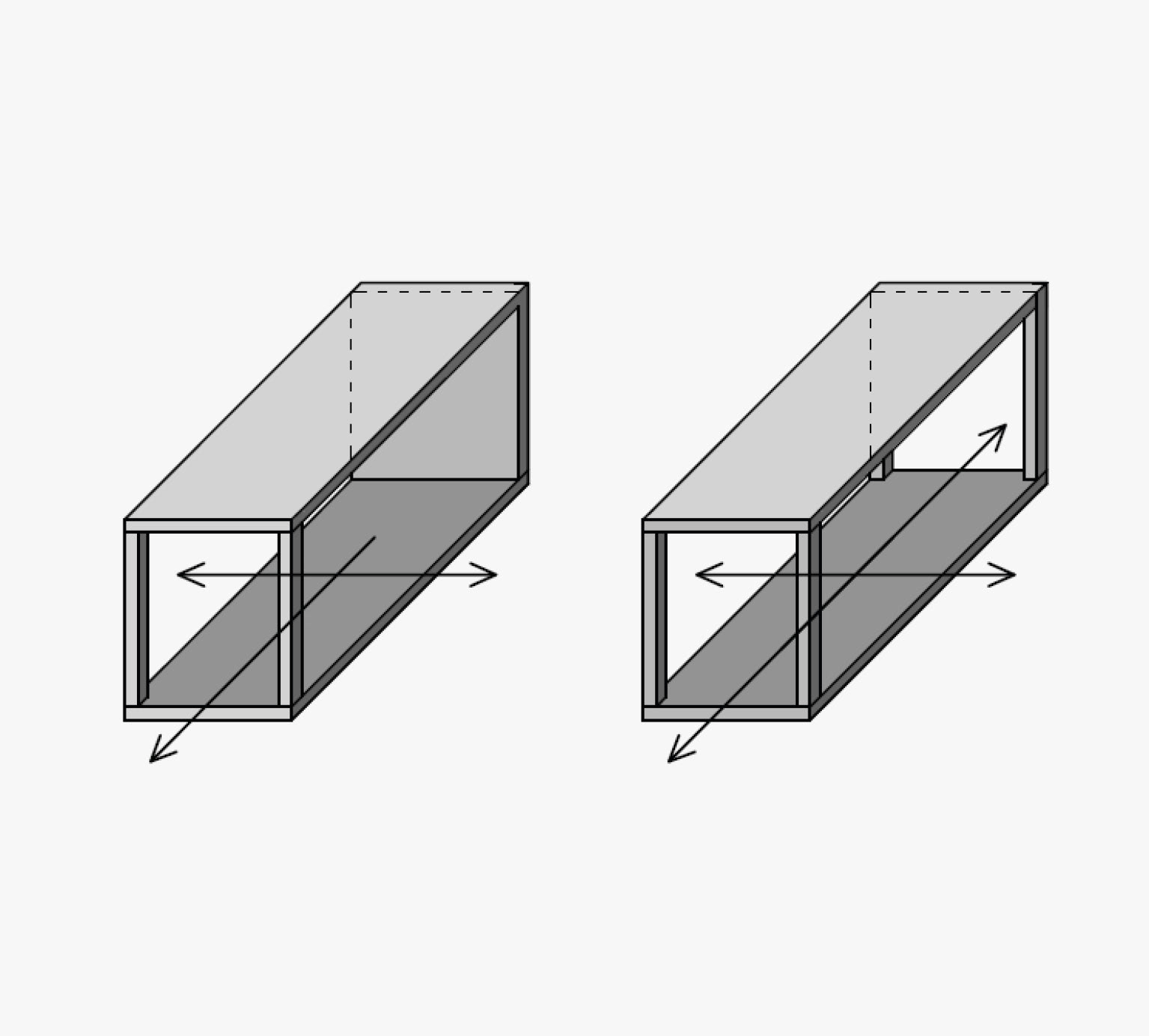

Uzavřený, Dvousměrně otevřený
Trojsměrně a zcela otevřený
Ztužení patrovými deskami
_______________________
Stohovatelnost

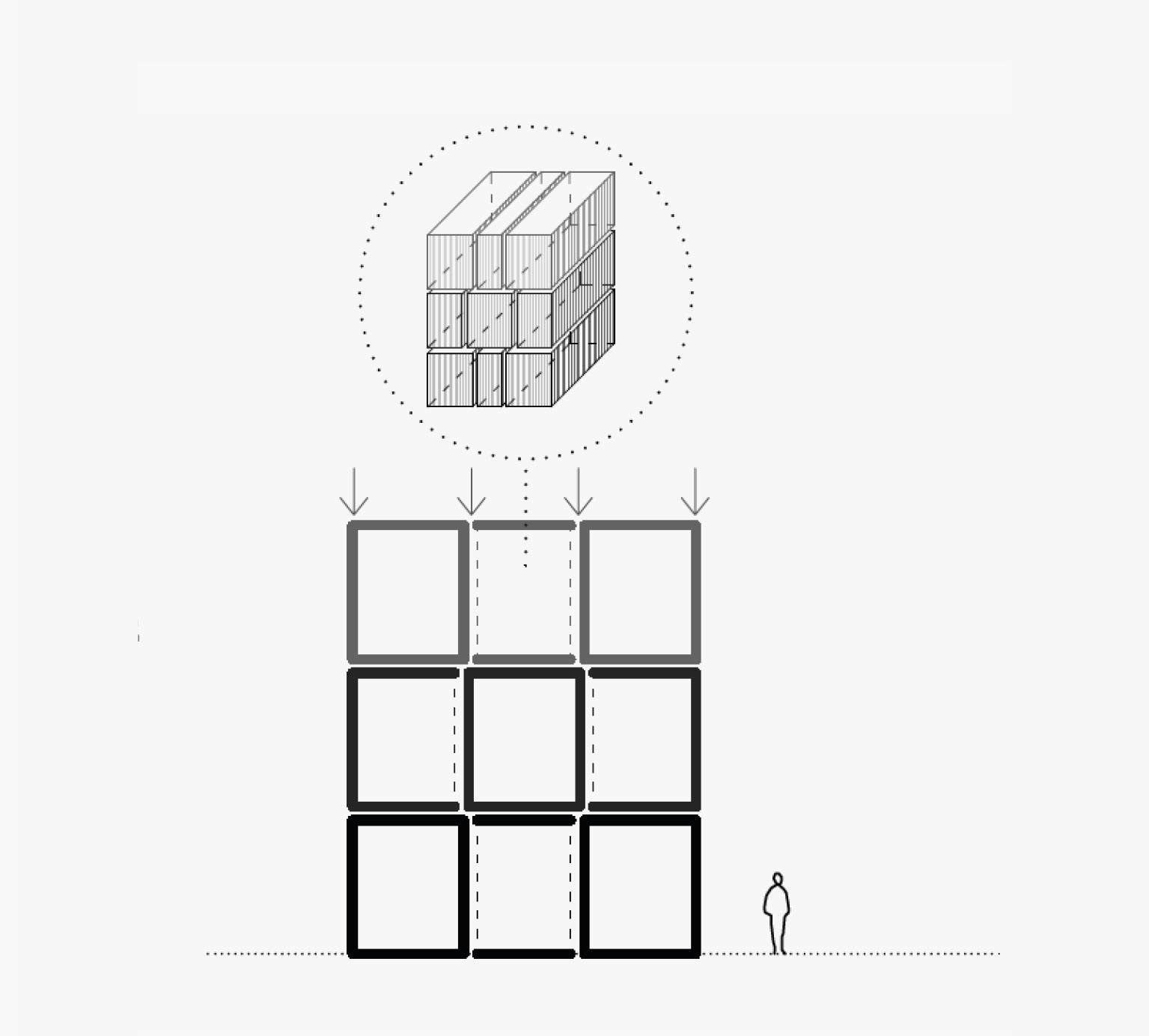

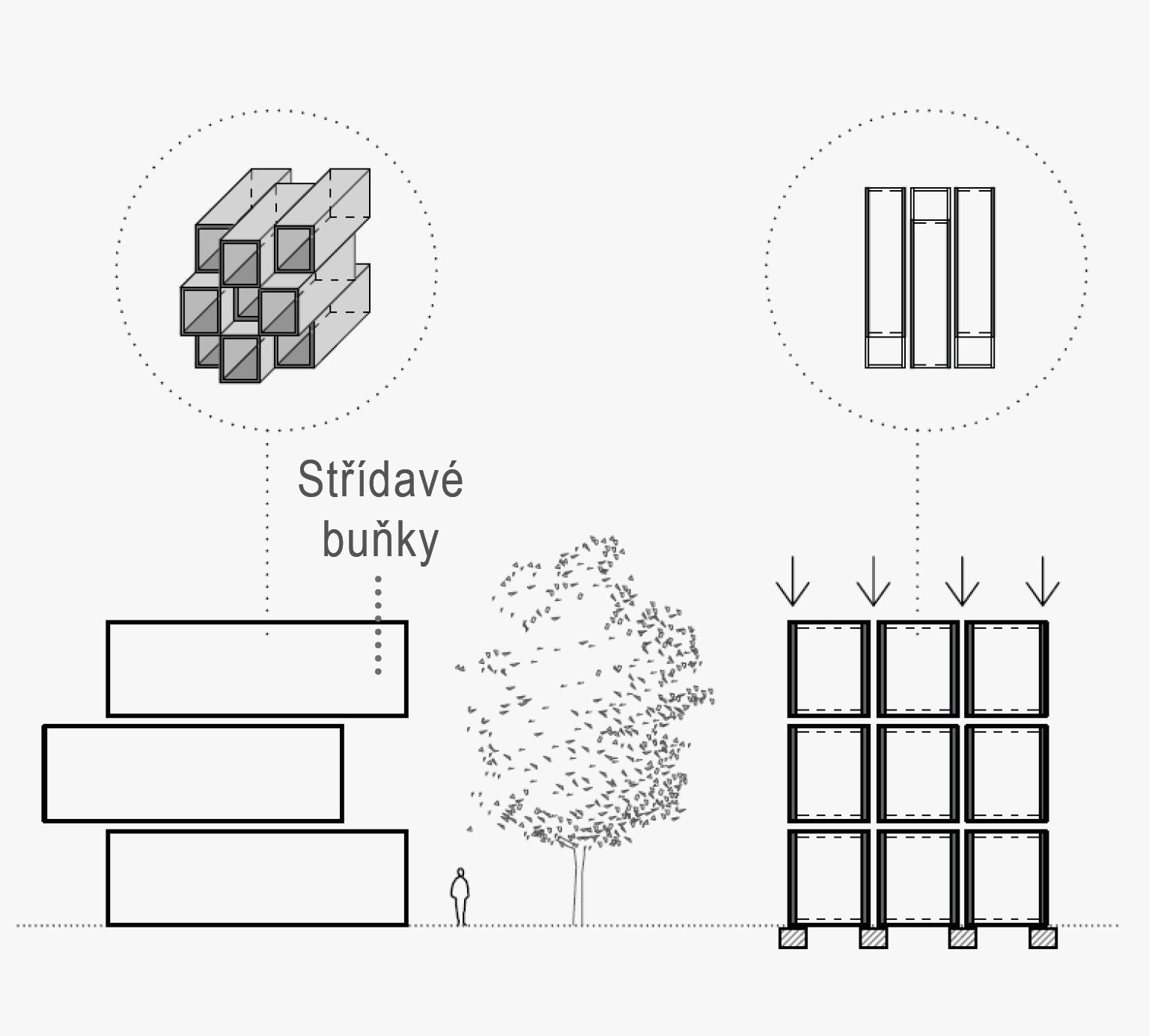

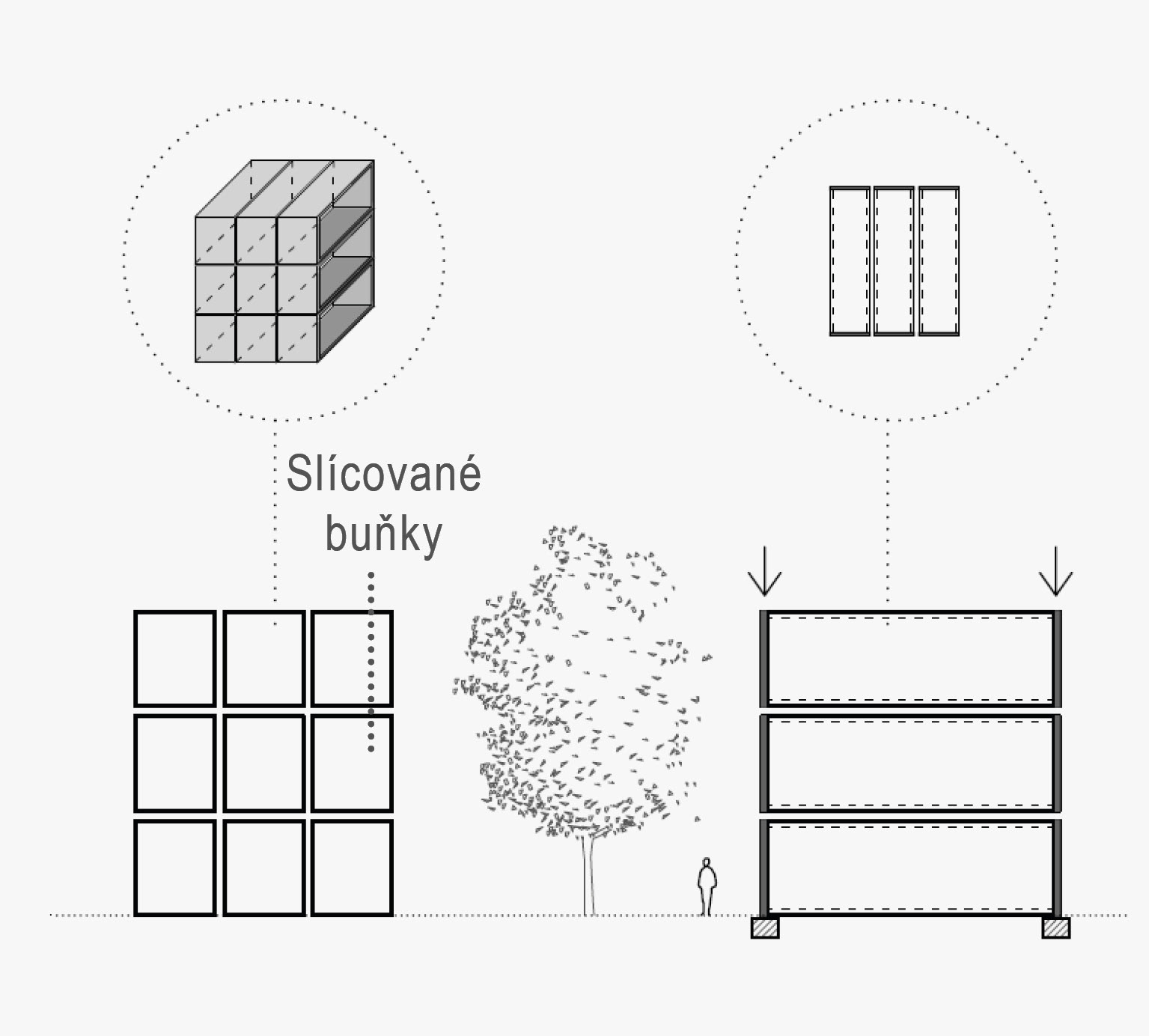

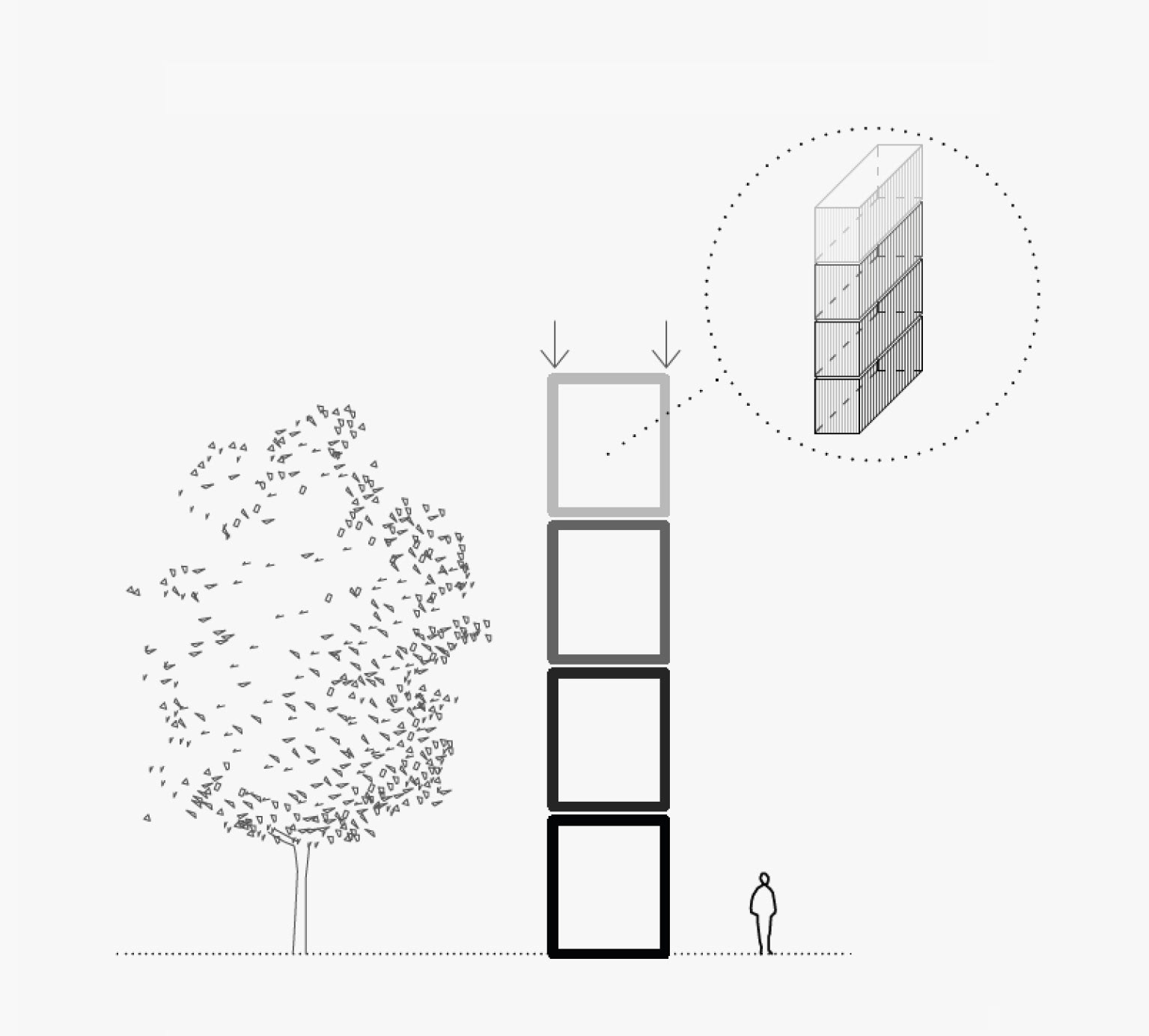

U většího počtu modulů lze jednotky řadit vedle sebe a vertikálně. Stohovatelnost závisí na konstrukci modulu. Pro představu, kovové tělo přepravního ISO kontejneru je standardně konstruováno pro stohování až 6 kontejnerů na sobě, což se také liší v závislosti na velikosti a typu kontejneru. U speciálně vyráběných modulárních buněk sloužících k výstavbě existuje několik konstrukčních tvarů, skladebných principů a konstrukčně-materiálových řešení. Samonosné jednotky přenáší veškerá vodorovná i svislá zatížení bez dalších nosných konstrukcí a z toho důvodu jsou síly soustředěny do sloupů (rámů) nebo nosných stěn tvořících konstrukční systém. Při stohování lze nosné části řadit nad sebe osově do sloupcové sestavy nebo šachovnicovité (úspora zdvojených nosných konstrukcí).
U většího počtu modulů lze jednotky řadit vedle sebe a vertikálně. Stohovatelnost závisí na konstrukci modulu. Pro představu, kovové tělo přepravního ISO kontejneru je standardně konstruováno pro stohování až 6 kontejnerů na sobě, což se také liší v závislosti na velikosti a typu kontejneru. U speciálně vyráběných modulárních buněk sloužících k výstavbě existuje několik konstrukčních tvarů, skladebných principů a konstrukčně-materiálových řešení. Samonosné jednotky přenáší veškerá vodorovná i svislá zatížení bez dalších nosných konstrukcí a z toho důvodu jsou síly soustředěny do sloupů (rámů) nebo nosných stěn tvořících konstrukční systém. Při stohování lze nosné části řadit nad sebe osově do sloupcové sestavy nebo šachovnicovité (úspora zdvojených nosných konstrukcí).
Stohovatelnost

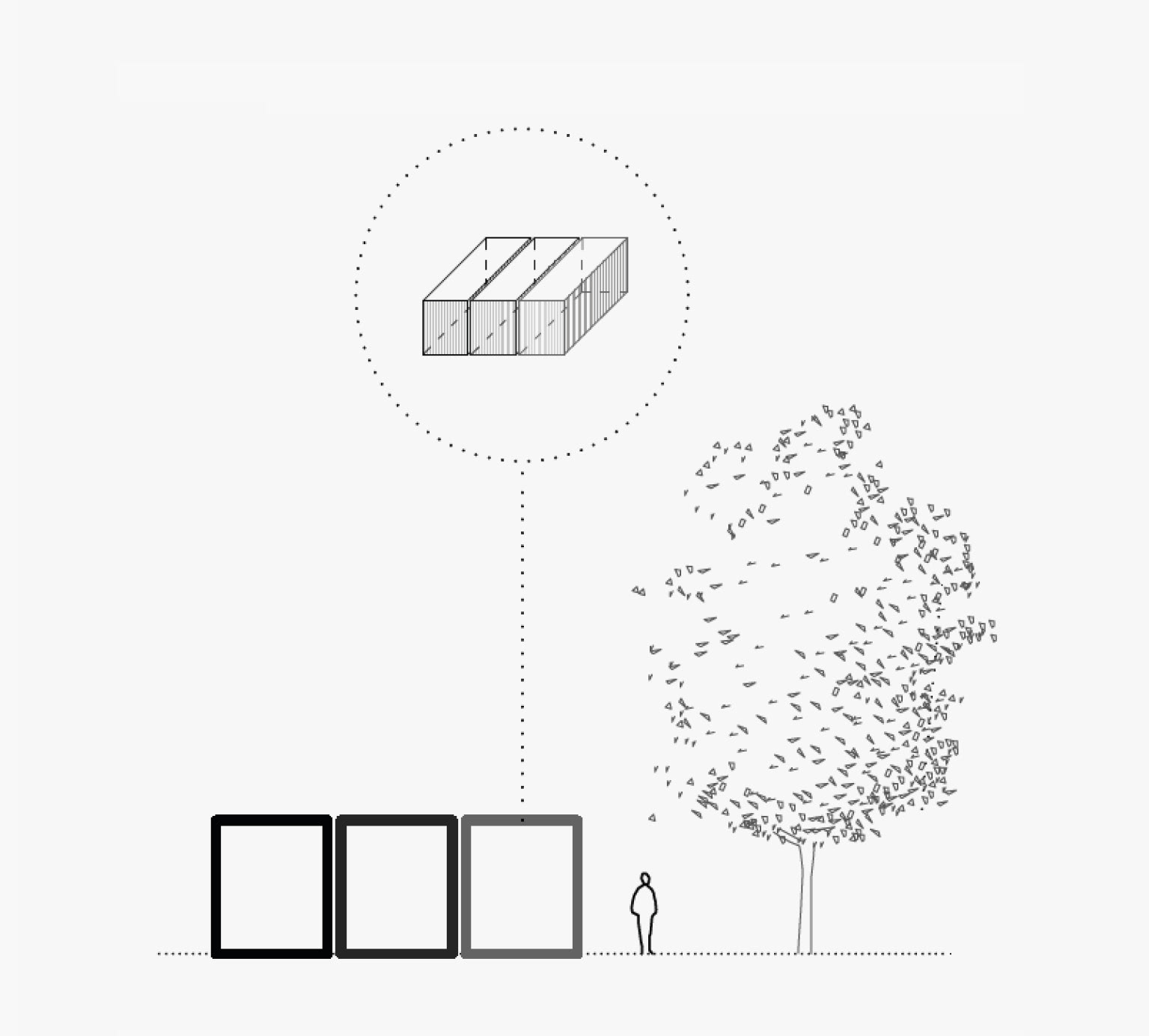

Horizontální skladebnost
Sestava
_______________________
Přenos sil
Přenos svislých i vodorovných v modulárním systému ze samonosných jednotek sil zajišťuje jejich vlastní konstrukce. Při stohování je nutné zachovat osovou pozici nosných prvků. Vlastnosti samonosného systému závisí na druhu systému nosné konstrukce buněk i na způsobu řešení montážních styků (rohové kloubové spoje), kterými je konstrukce jako celek stabilizována v podélném směru. Důležitá je také orientace nosného systému, sestava jednotek nebo půdorysná návaznost (slícovaní buněk). Pomocí různých způsobů řešení nosného systému a uspořádání lze vytvořit velké množství sestav. 8 Konstrukční materiály souvisí s typem daného nosného systému a druhu použitých konstrukčních prvků. Plošné stěnové dílce stěnových systémů jsou vyráběny z železobetonových prefabrikátů včetně stropních desek a nejvíce se uplatňují v samonosných systémech. Konstrukčními materiály vhodnými pro sloupy a rámy v systémech rámových a skeletových jsou dřevo a ocel, především z důvodu jejich nízké hmotnosti oproti železobetonu. Pro prefabrikované panely – sendviče s nosnou rámovou konstrukcí se uplatňují konstrukční prvky ze dřeva nebo oceli, opět vzhledem k nižší hmotnosti těchto materiálů a snadnější manipulaci s výsledným sendvičovým panelem.
Přenos vodorovných sil
Přenos svislých sil
Přenos svislých sil
_______________________
Konstrukční materiály
Konstrukční materiály souvisí s typem daného nosného systému a druhu použitých konstrukčních prvků. Plošné stěnové dílce stěnových systémů jsou vyráběny z železobetonových prefabrikátů včetně železobetonových stropních desek a nejvíce se uplatňují v samonosných systémech. Konstrukčními materiály vhodnými pro sloupy a rámy v systémech rámových a skeletových jsou dřevo a ocel, především z důvodu jejich nízké hmotnosti oproti železobetonu. Pro prefabrikované panely – sendviče s nosnou rámovou konstrukcí se uplatňují konstrukční prvky ze dřeva nebo oceli, opět vzhledem k nižší hmotnosti těchto materiálů a snadnější manipulaci s výsledným sendvičovým panelem.
