Prostorová jednotka
S rozvojem industrializace se postupně přemístila většina prací ze staveniště do tovární výroby, která měla vliv na zvýšení produktivity a urychlení výstavby. Od výroby prefabrikovaných prvků vyústil celý proces ve výrobu prostorových jednotek, což snižuje staveništní pracnost na možné minimum. Prostorová nebo konstrukční jednotka (modul, buňka či box) označuje stavební prvek modulárního systému, čím je jednotka kompletněji vybavena, tím rychleji pak probíhají, montážní a spojovací práce procesu výstavby. Rozměr a velikost jednotky závisí na omezení velikosti přepravního prostoru dopravního a nosnosti zdvihacího prostředku a typu modulárního systému.
Skladebnost
Skladebnost (uspořádání) modulů v systému stavby závisí na konstrukčním tvaru modulu, nosném systému, počtu modulů tvořících systém objektu, detailu řešení stykování (spojů) mezi jednotlivými moduly, stohovatelnosti modulu na základě předpokládané výšky objektu, výškové, podélné, jednosměrné a obousměrné orientaci modulů a v neposlední řadě i dispozičních, architektonických a funkčních požadavcích pro provoz, tvar a estetičnost objektu. Modulární systémy umožňují různé varianty řazení, skládání a orientaci buněk. Rozměry modulárních jednotek vychází z modulárního systému (skeletový nebo konstrukčních prvků) a to s ohledem na parametry dopravních a zdvihacích prostředků. Pro zefektivnění výroby a tím i urychlení výstavby, je pro výrobu nejvýhodnější stanovit standardní unifikovanou buňku, kterou lze přizpůsobovat konkrétním požadavkům, s ohledem na dopravu přizpůsobit modul pro více rozměrových variant výšky, šířky nebo délky.
_______________________
Jednomodul
Nejjednodušší konfigurací je jedno-modul, samotný modul postavený volně naležato (podélně, příčně) nebo vztyčený do výšky. Výškově orientovaným modulem můžeme vytvořit například rozhlednu, samostatně stojící ležatý modul může velikostně pokrýt potřeby prodejního (mobilního) stánku, kiosku s informacemi, malého výstavního prostoru a mnoho dalších drobných objektů, kterým vyhovuje plocha definovaná jedním modulem.

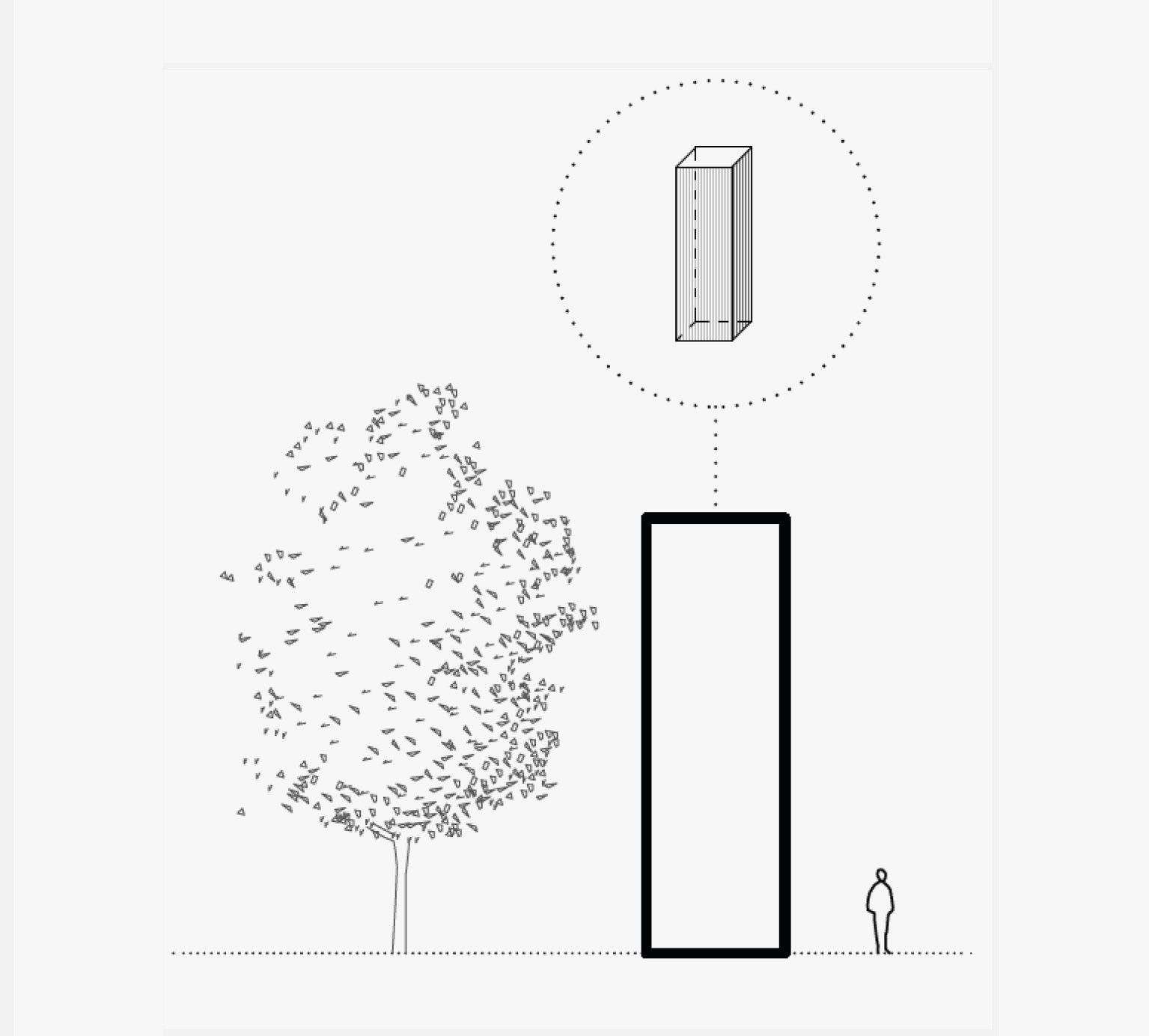

Vertikálně orientovaný modul

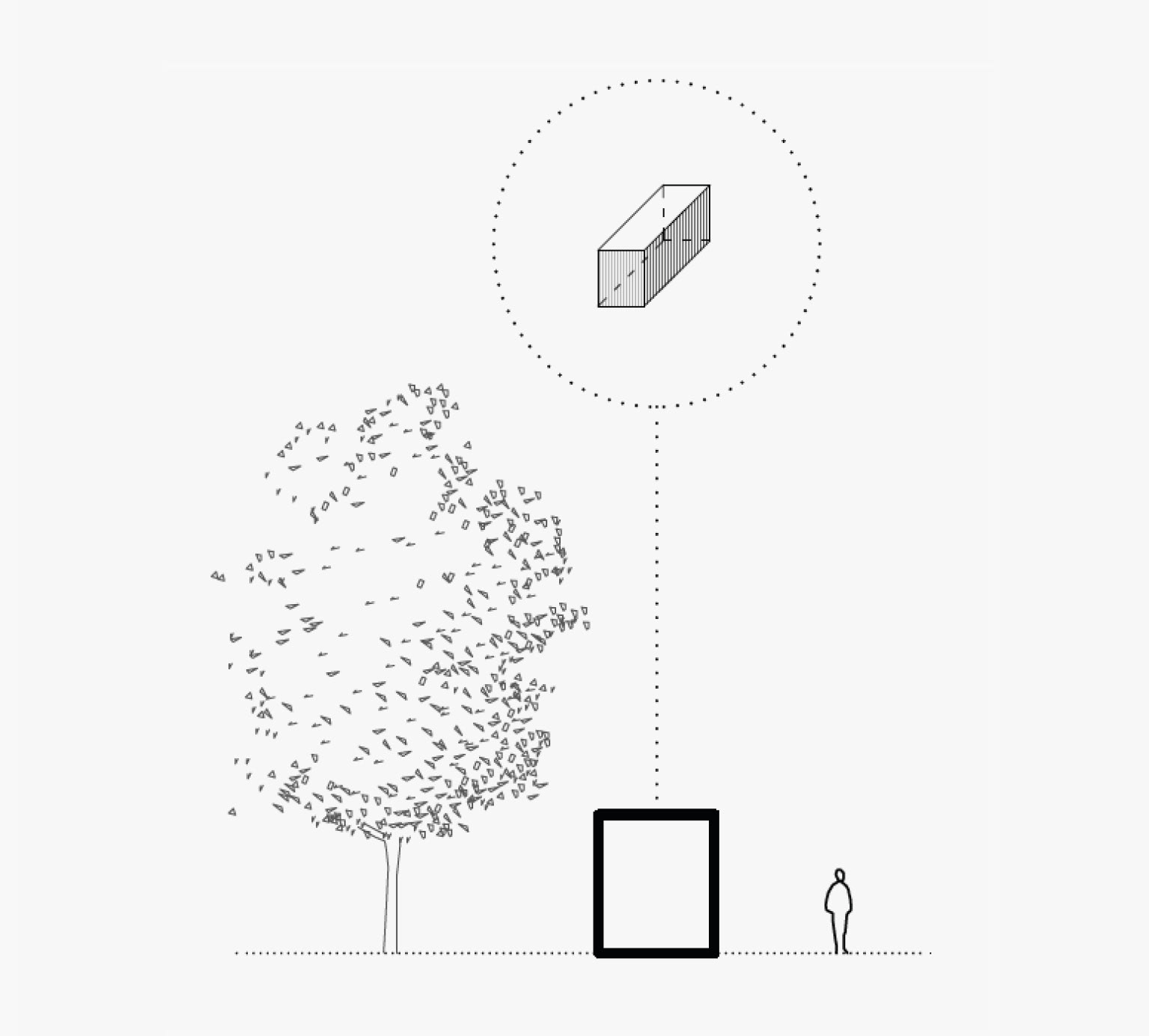

Příčně orientovaný modul

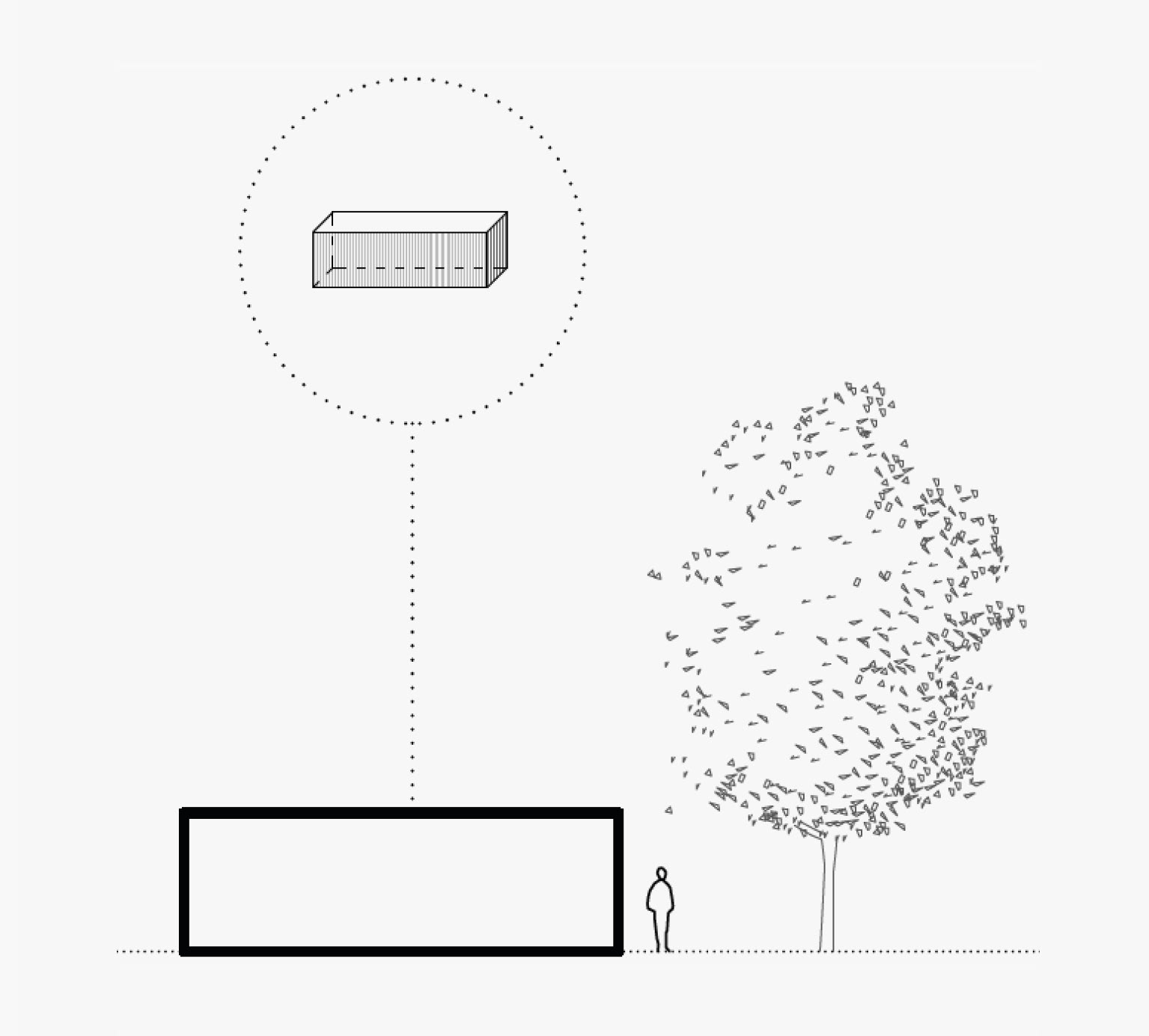

Podélně orientovaný modul
_______________________
Stohovatelnost
U většího počtu modulů lze jednotky řadit vedle sebe a vertikálně. Stohovatelnost závisí na konstrukci modulu. Pro představu, kovové tělo přepravního ISO kontejneru je standardně konstruováno pro stohování až 6 kontejnerů na sobě, což se také liší v závislosti na velikosti a typu kontejneru. U speciálně vyráběných modulárních buněk sloužících k výstavbě existuje několik konstrukčních tvarů, skladebných principů a konstrukčně-materiálových řešení. Samonosné jednotky přenáší veškerá vodorovná i svislá zatížení bez dalších nosných konstrukcí a z toho důvodu jsou síly soustředěny do sloupů (rámů) nebo nosných stěn tvořících konstrukční systém. Při stohování lze nosné části řadit nad sebe osově do sloupcové sestavy nebo šachovnicovité (úspora zdvojených nosných konstrukcí).
U většího počtu modulů lze jednotky řadit vedle sebe a vertikálně. Stohovatelnost závisí na konstrukci modulu. Pro představu, kovové tělo přepravního ISO kontejneru je standardně konstruováno pro stohování až 6 kontejnerů na sobě, což se také liší v závislosti na velikosti a typu kontejneru. U speciálně vyráběných modulárních buněk sloužících k výstavbě existuje několik konstrukčních tvarů, skladebných principů a konstrukčně-materiálových řešení. Samonosné jednotky přenáší veškerá vodorovná i svislá zatížení bez dalších nosných konstrukcí a z toho důvodu jsou síly soustředěny do sloupů (rámů) nebo nosných stěn tvořících konstrukční systém. Při stohování lze nosné části řadit nad sebe osově do sloupcové sestavy nebo šachovnicovité (úspora zdvojených nosných konstrukcí).

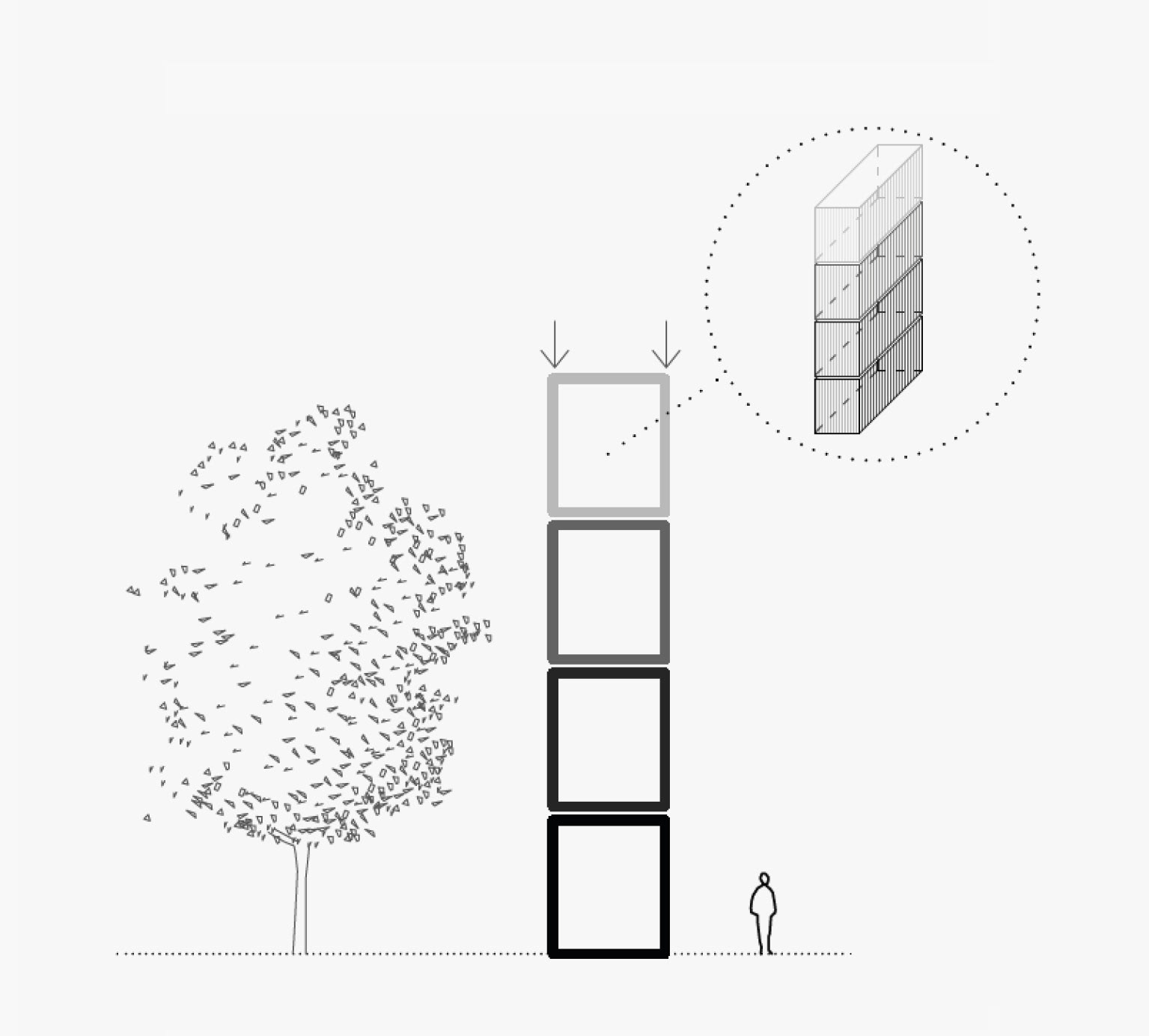

Stohovatelnost

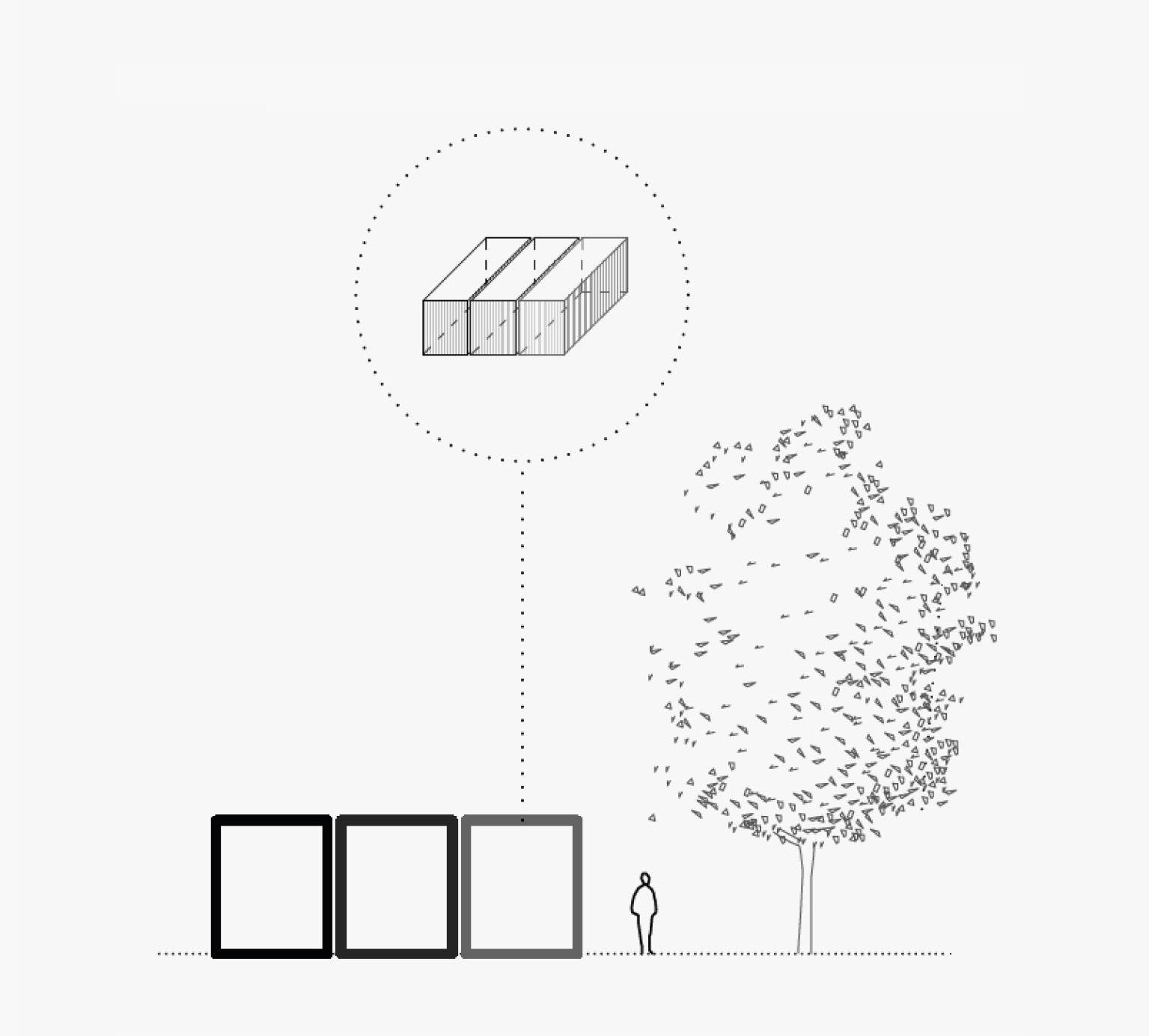

Horizontální skladebnost

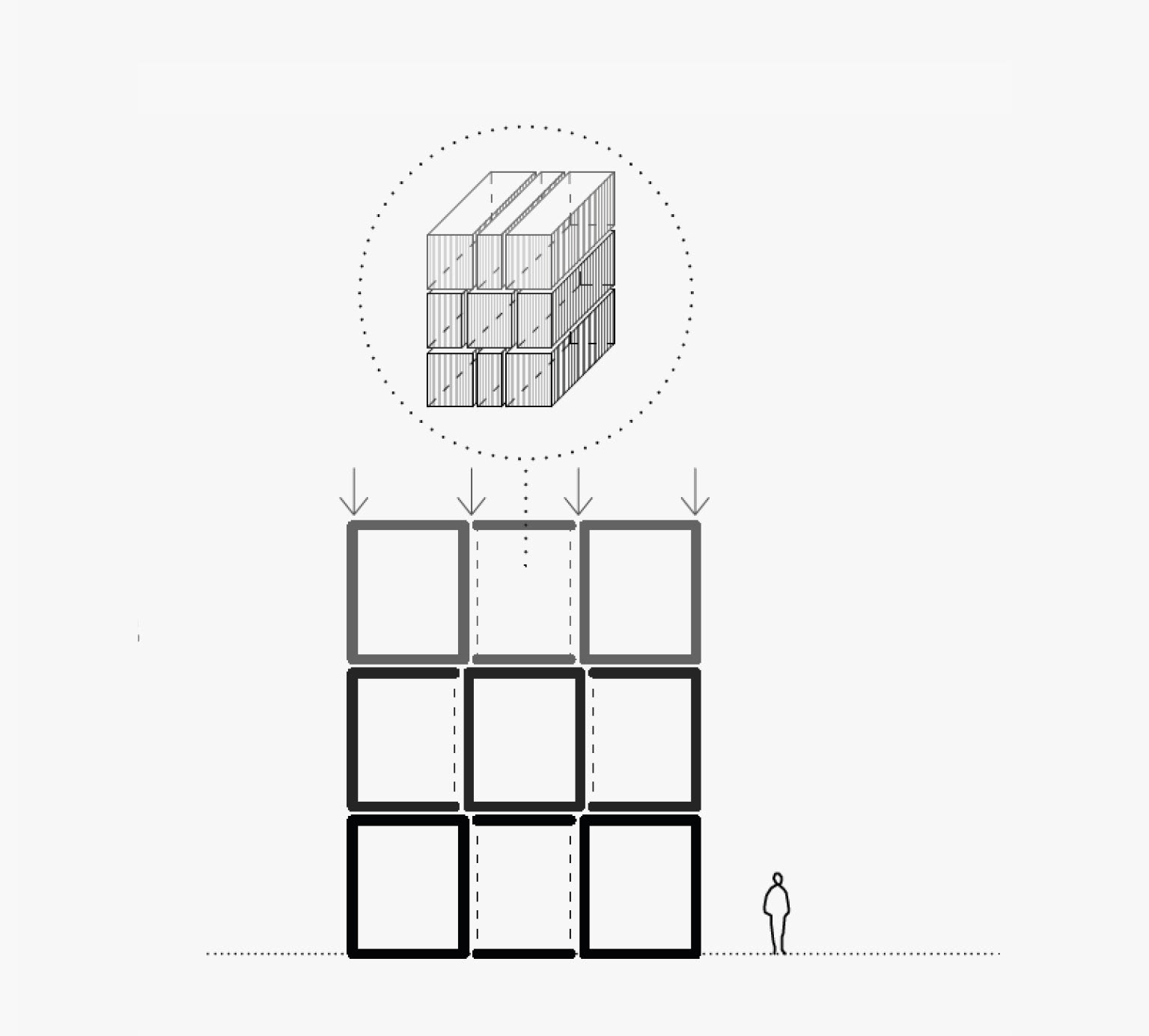

Sestava
_______________________
Kompozice
Modulární systémy umožňují rozsáhlou variabilitu kompozičního uspořádání. Existuje mnoho kombinací sestavení modulů. Na začátku navrhování je nezbytné porozumět vlastnostem daného modulárního. Sériová výroba zpravidla univerzálního výrobku s sebou nese jistá omezení, například může být předem stanovena maximální výška nebo šířka modulu, která determinuje návrh systému. U jednoduchých jedno-modulových sestav je poměrně jasné, jak s moduly pracovat. Vytvořit technicky a architektonicky funkční celek z několika různě orientovaných modulů, je pak otázkou koordinace dispozičního řešení závislém na účelu využití s definicí polohy a orientace buněk vyhovující jejich konstrukčnímu řešení. Systém navíc nabízí otevřenost k budoucí možnosti rozšíření objektu připojením nových modulů a díky jejich vyměnitelnosti také flexibilitu umožňující změnu účelu využití objektu. U složitých systémů, se překrýváním modulů v obousměrných sestavách nebo prostřídáváním modulů v jednotlivých podlažích, projevuje architektonická forma modulárních systémů nejvýrazněji. Rozsáhlé komplexy, kombinace s dalšími konstrukčními systémy a také rozmanitost ztvárnění modulu, jejich fasád a množství architektonických kompozic propůjčují modulární architektuře svébytný výraz. Známé signifikantní projekty jako bytový areál Habitat v Montrealu nebo Nakagin kapslová věž jsou jedny z příkladů, jaké možnosti a rozsáhlou variabilitu, modulární systémy nabízí.
Modulární systémy umožňují rozsáhlou variabilitu kompozičního uspořádání. Existuje mnoho kombinací sestavení modulů. Na začátku navrhování je nezbytné porozumět vlastnostem daného modulárního. Sériová výroba zpravidla univerzálního výrobku s sebou nese jistá omezení, například může být předem stanovena maximální výška nebo šířka modulu, která determinuje návrh systému. U jednoduchých jedno-modulových sestav je poměrně jasné, jak s moduly pracovat. Vytvořit technicky a architektonicky funkční celek z několika různě orientovaných modulů, je pak otázkou koordinace dispozičního řešení závislém na účelu využití s definicí polohy a orientace buněk vyhovující jejich konstrukčnímu řešení. Systém navíc nabízí otevřenost k budoucí možnosti rozšíření objektu připojením nových modulů a díky jejich vyměnitelnosti také flexibilitu umožňující změnu účelu využití objektu. U složitých systémů, se překrýváním modulů v obousměrných sestavách nebo prostřídáváním modulů v jednotlivých podlažích, projevuje architektonická forma modulárních systémů nejvýrazněji. Rozsáhlé komplexy, kombinace s dalšími konstrukčními systémy a také rozmanitost ztvárnění modulu, jejich fasád a množství architektonických kompozic propůjčují modulární architektuře svébytný výraz. Známé signifikantní projekty jako bytový areál Habitat v Montrealu nebo Nakagin kapslová věž jsou jedny z příkladů, jaké možnosti a rozsáhlou variabilitu, modulární systémy nabízí.

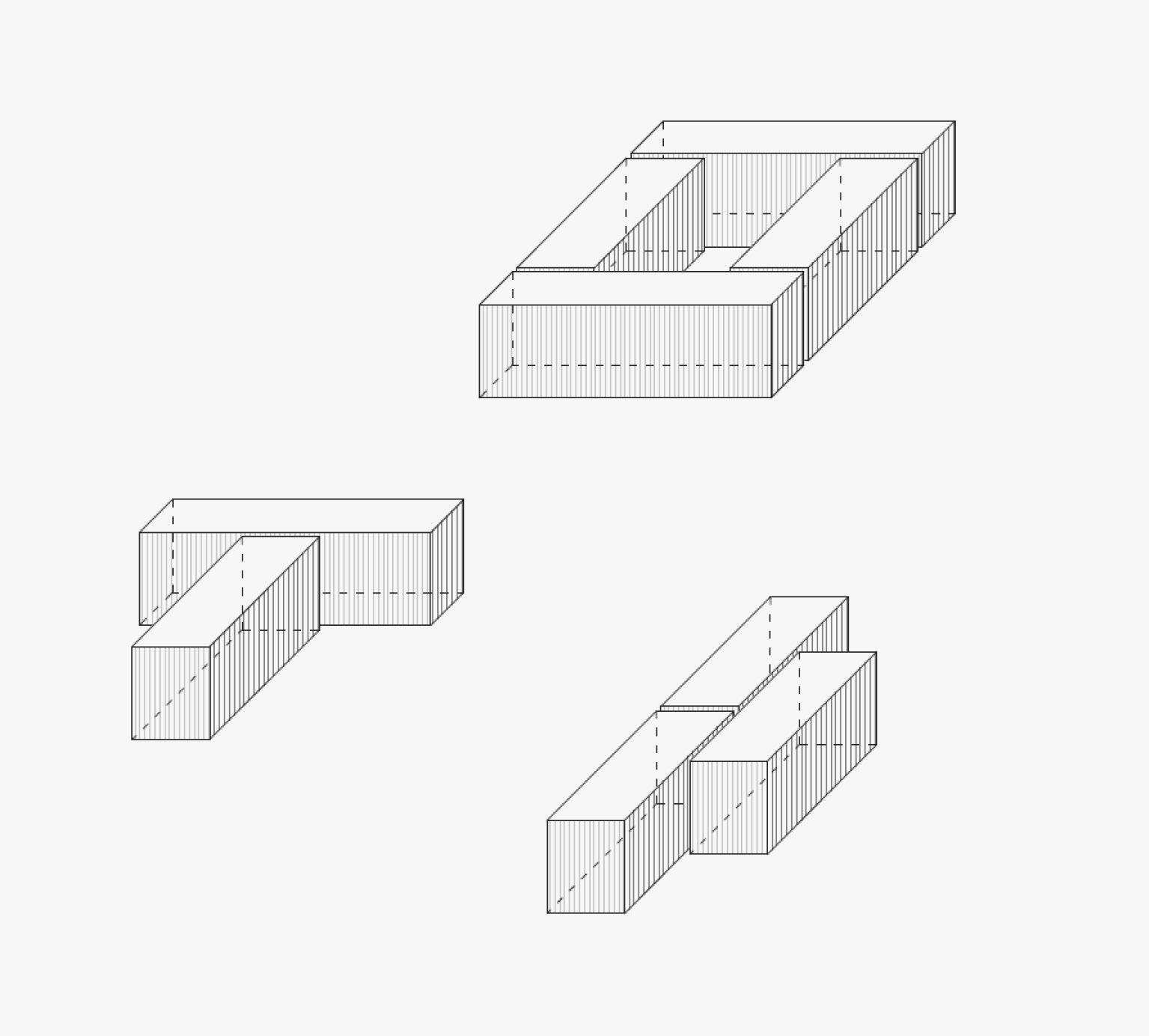

Kompozice O, T, P

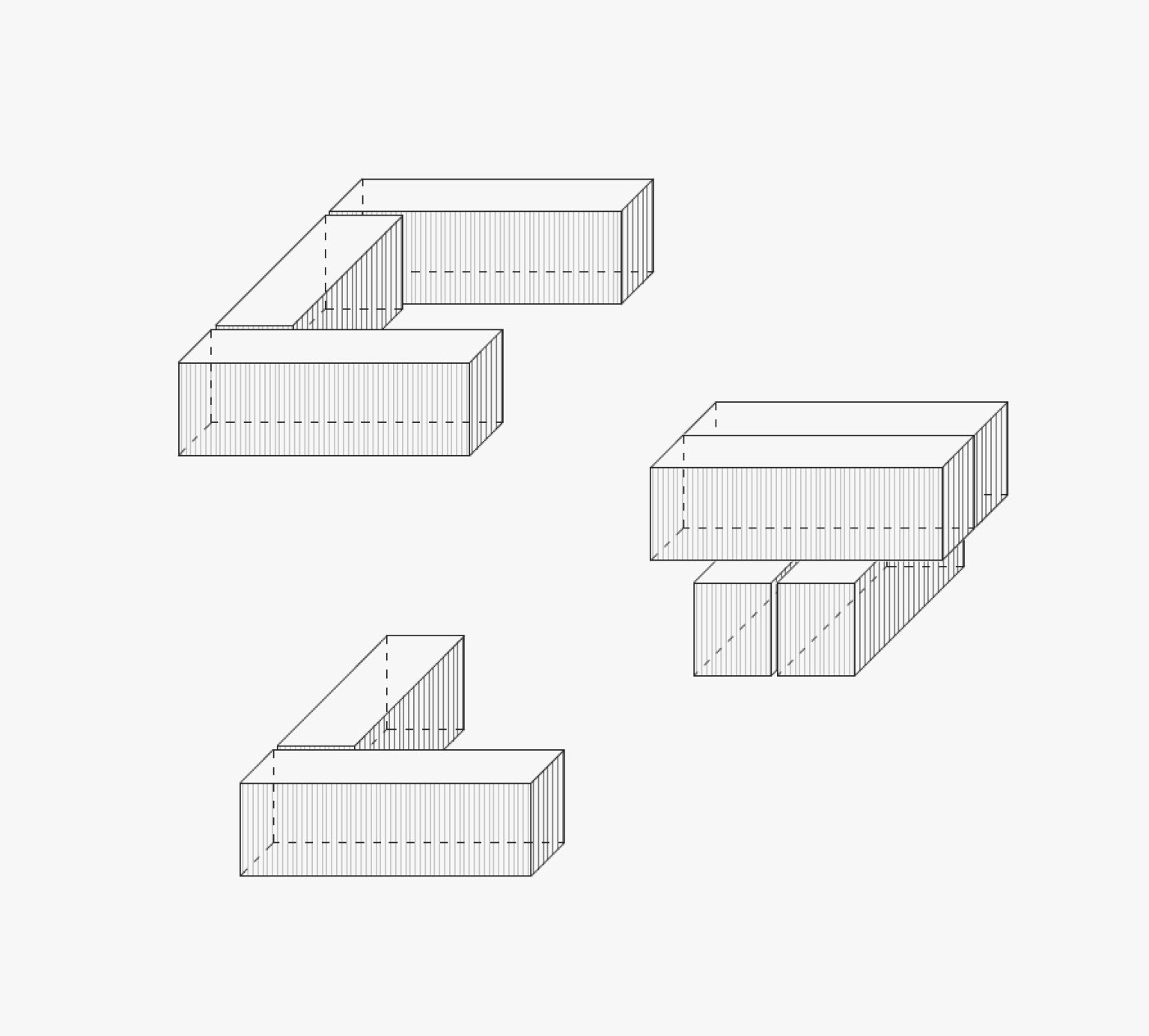

Kompozice C, Patrový kříž, L

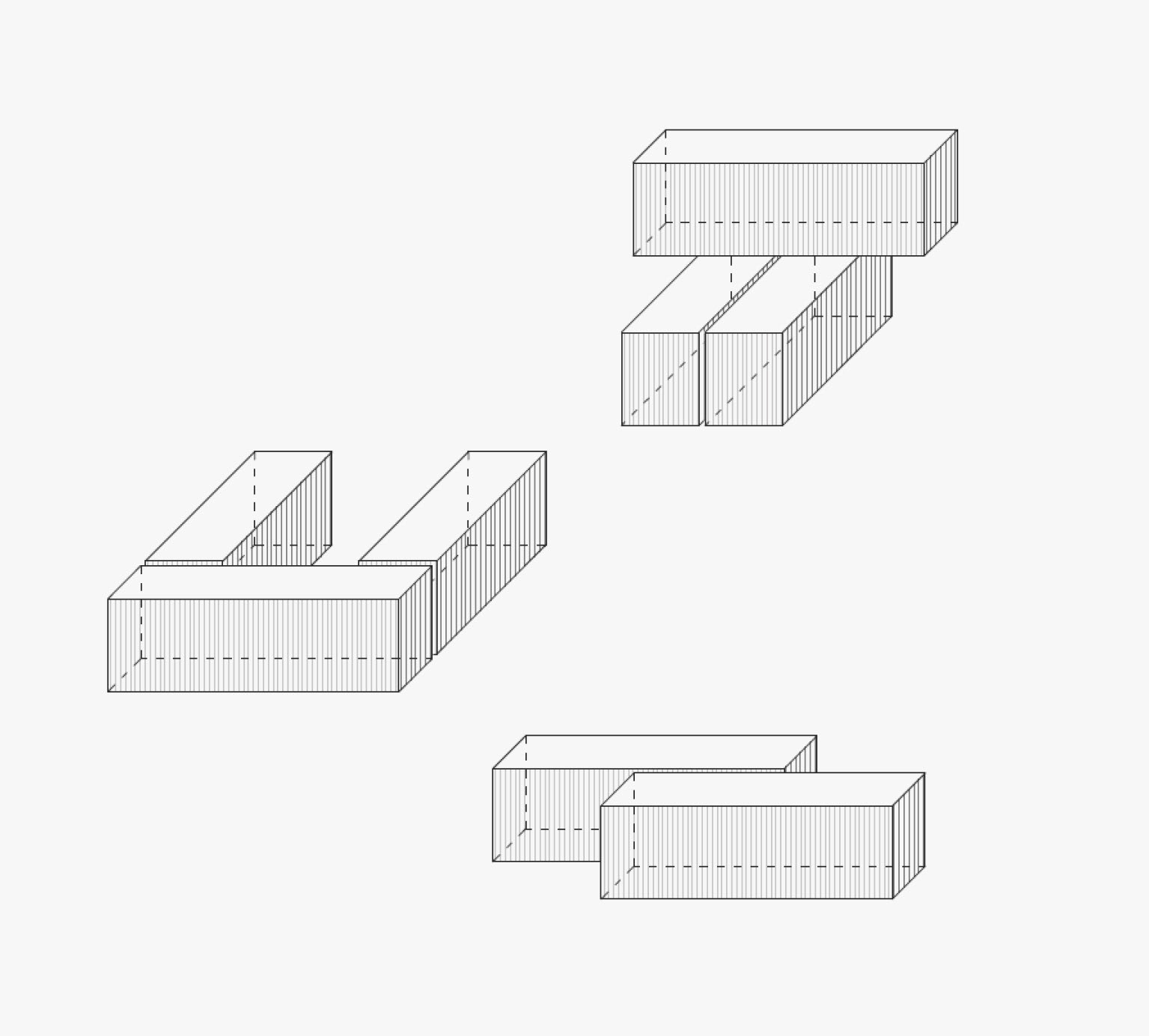

Kompozice Patrové T, U, Z
